Bagaimana Cara Memasang Konektor Cepat Fiber Optic?

2026-01-23

Memasang konektor cepat serat optik adalah keterampilan utama untuk Fiber to the Home (FTTH) dan pemeliharaan di lokasi. Sederhananya, proses pemasangan melibatkan empat langkah inti: mengupas dan membersihkan serat, membelah serat, memasukkan dan mengamankannya, dan terakhir mengunci wadahnya. Teknologi penyambungan dingin ini menghilangkan kebutuhan akan penyambung fusi yang mahal, sehingga memungkinkan penyambungan berkualitas tinggi dalam hitungan menit hanya dengan menggunakan pengupas dan parang kawat sederhana.

SEBUAHpa itu Konektor Cepat Serat Optik?

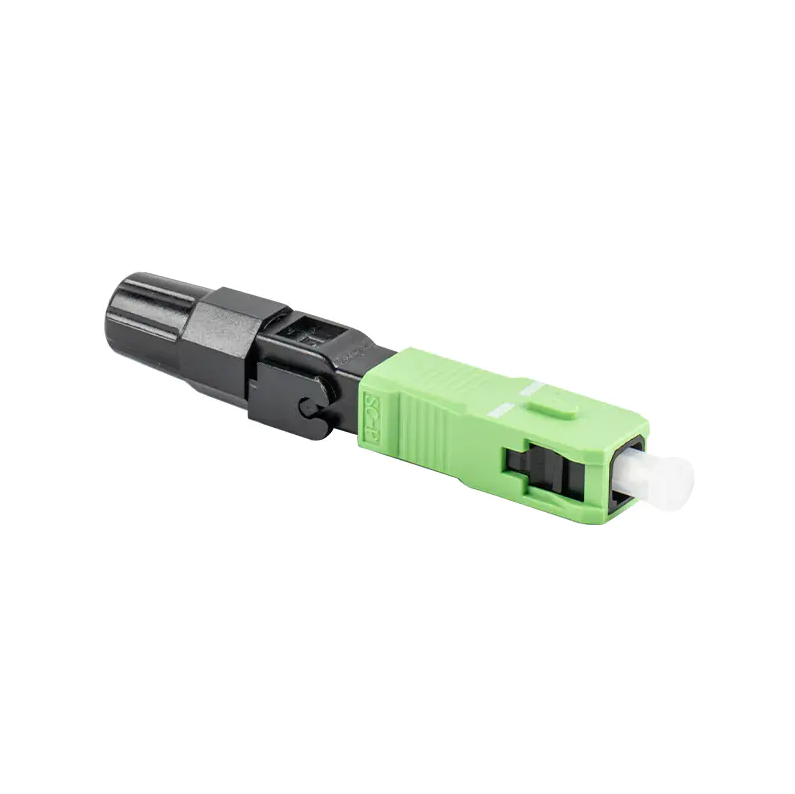

A Konektor Cepat Serat Optik , yang biasa disebut sebagai "konektor sambungan dingin" di industri, adalah konektor tingkat pabrik yang telah dipoles sebelumnya. Ini berisi serat yang sudah dipasang sebelumnya dan gel pencocokan indeks bias. Selama pemasangan, serat yang telah disiapkan cukup dimasukkan ke dalam alur V untuk sambungan mekanis. Ini banyak digunakan dalam splitter optik, bingkai distribusi, dan terminal ONU.

Alat yang Diperlukan Sebelum Pemasangan

Sebelum memulai, pastikan Anda memiliki alat profesional berikut untuk menjamin kualitas koneksi:

Tang Miller/pengupas kawat: Digunakan untuk mengupas lapisan serat.
Pengupas serat dengan panjang tetap: Memastikan panjang pengupasan serat yang presisi.
Fiber cleaver: Alat penting yang menentukan kerataan permukaan ujung serat.
Tisu bebas serat dan alkohol (kemurnian 99% atau lebih tinggi): Digunakan untuk membersihkan inti serat secara menyeluruh.
Pena lampu merah (opsional): Digunakan untuk menguji kontinuitas sambungan.

Langkah Instalasi Terperinci

1. Memasukkan Tutup Ekor dan Mengupas Seratnya

Pertama, masukkan terlebih dahulu konektor cepat serat optik tutup ekornya ke fiber. Kemudian, gunakan pengupas serat dengan panjang tetap untuk mengupas lapisan luar dan lapisan serat. Standarnya adalah melepaskan sekitar 50mm selubung pelindung luar, memperlihatkan sekitar 20mm serat telanjang (panjang spesifiknya tergantung pada instruksi merek konektor).

2. Membersihkan Serat

Ini adalah langkah yang paling mudah diabaikan namun paling penting. Gunakan lap bebas serat yang direndam dalam alkohol untuk menyeka serat yang terbuka dengan kuat. Bunyi “mencicit” menandakan bersih. Jangan menyentuh serat yang sudah dibersihkan dengan tangan Anda lagi.

3. Pembelahan yang Tepat

Tempatkan serat pada alur pemandu golok. Konektor Cepat Serat Optiks memiliki persyaratan ketat untuk panjang pembelahan (biasanya panjang serat telanjang adalah 10-12mm). Pastikan permukaan ujungnya rata dan bebas dari gerinda.

4. Penyisipan dan Penguncian Mekanis

Masukkan serat optik secara perlahan ke dalam badan konektor hingga serat menunjukkan sedikit lengkungan. Hal ini menunjukkan bahwa inti serat bersentuhan erat dengan serat yang sudah dipasang sebelumnya. Pada titik ini, tekan penutup pengunci atas (bagian crimping) untuk mengamankan serat.

5. Majelis Perumahan

Dorong tutup ekor ke belakang dan kencangkan, lalu pasang rumah konektor. Pada titik ini, pena lampu merah dapat digunakan untuk menyinari cahaya dari ujung yang lain untuk memeriksa kebocoran cahaya pada titik sambungan. Tidak ada kebocoran cahaya menunjukkan koneksi berhasil.

Tips Meningkatkan Tingkat Keberhasilan Koneksi

Menjaga kebersihan lingkungan: Debu adalah musuh terbesar konektor cepat serat optik dan secara langsung akan menyebabkan kerugian penyisipan yang berlebihan.
Presisi pemotongan: Jika pengujian menunjukkan redaman yang tinggi, hal ini biasanya disebabkan oleh permukaan ujung pemotongan yang tidak rata. Pemotongan ulang dianjurkan.
Jangan gunakan kekuatan berlebihan: Saat memasukkan serat optik, gunakan tenaga yang lembut untuk menghindari putusnya inti serat atau merusak alur V internal.

Menguasai teknik pemasangan konektor cepat serat optik tidak hanya dapat meningkatkan efisiensi konstruksi tetapi juga secara signifikan mengurangi biaya pemeliharaan jaringan serat optik.
