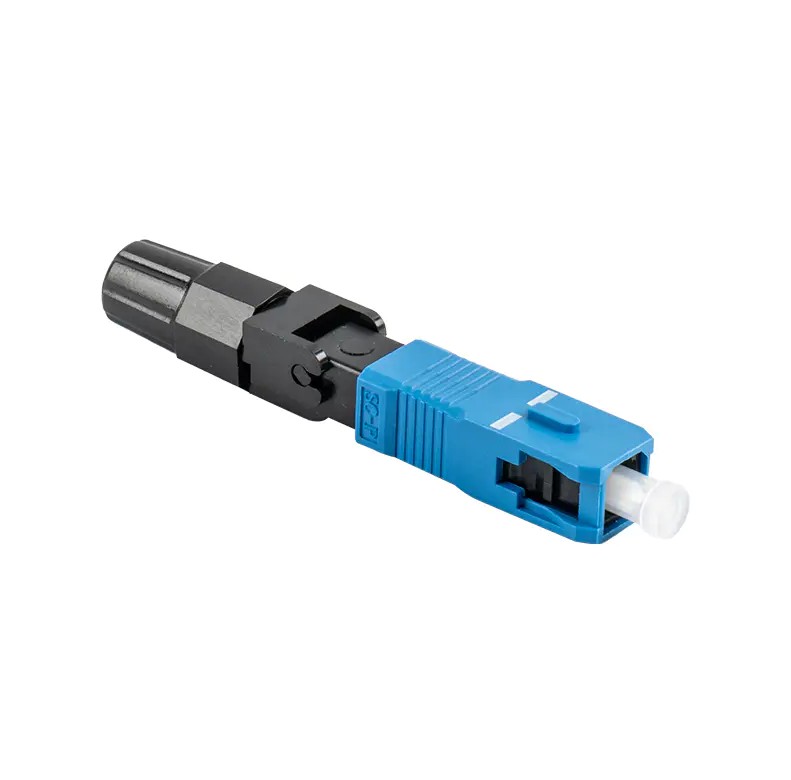

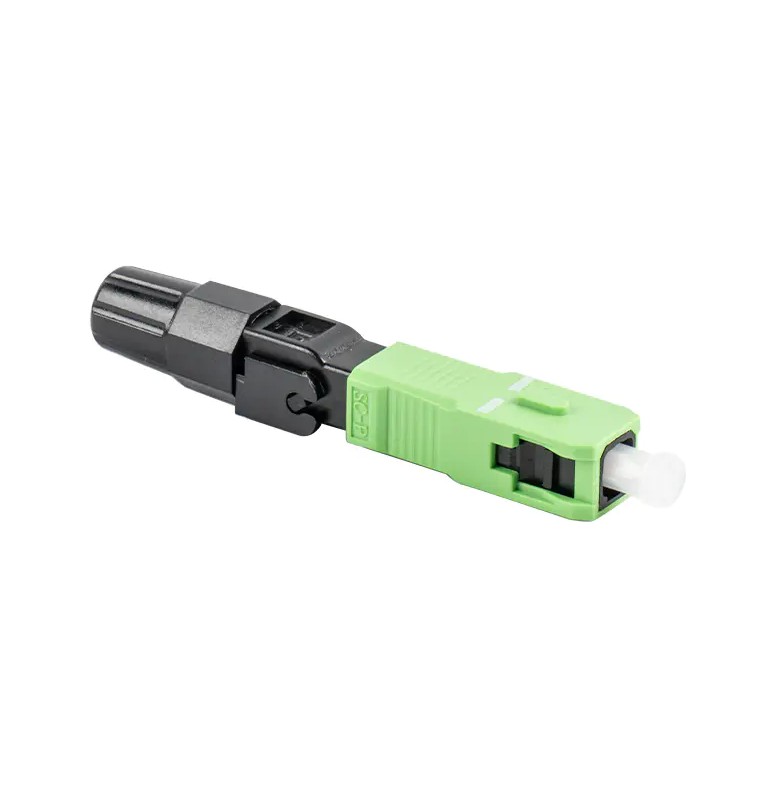

Itu Konektor Cepat Serat Optik Seri SC adalah konektor serat optik yang secara mekanis mencapai koneksi serat cepat dan dirancang untuk penyambungan kabel serat optik di lapangan. Biasanya dilengkapi dengan collet yang telah dipoles sebelumnya dan mekanisme penyambungan mekanis, memungkinkan penyambungan serat yang cepat dan andal.
Dikembangkan oleh NTT Corporation Jepang, konektor SC adalah konektor serat optik cangkang persegi panjang yang digunakan untuk sambungan yang dapat dilepas antar serat. Struktur dasarnya terdiri dari ferrule dan selongsong kopling, yang dimensinya sama dengan konektor FC, namun mekanisme pengikatnya menggunakan mekanisme plug-and-latch, sehingga tidak memerlukan rotasi.
Itu SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Itu Importance of Fiber Optic Connectors in Modern Communication Networks
Konektor serat optik adalah komponen penting dari jaringan komunikasi modern. Mereka menghubungkan, mengamankan, dan melindungi serat optik dalam sistem komunikasi serat optik, meletakkan dasar untuk transmisi data berkecepatan tinggi, berkapasitas tinggi, dan jarak jauh. Dengan pesatnya perkembangan teknologi informasi, jangkauan penerapan konektor serat optik terus berkembang, dan kepentingannya semakin meningkat.
1. Peran Inti dalam Menghubungkan dan Mengamankan Serat Optik
Itu primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Mendukung Permintaan Transmisi Data Berkecepatan Tinggi
Dengan berkembangnya teknologi baru seperti 5G, Internet of Things (IoT), komputasi awan, dan kecerdasan buatan, permintaan akan kecepatan transmisi data dan bandwidth semakin meningkat. Sebagai komponen inti sistem komunikasi serat optik, konektor serat optik harus memiliki bandwidth tinggi, latensi rendah, dan keandalan tinggi. Misalnya, konektor Fiber Optic Fast Seri SC memanfaatkan penyambungan fusi mekanis, menghilangkan kebutuhan akan panas atau perekat untuk mencapai sambungan serat yang cepat dan andal. Mereka cocok untuk skenario akses berkecepatan tinggi seperti FTTH (fiber to the home).
3. Dapat Beradaptasi dengan Berbagai Skenario Aplikasi
Konektor serat optik banyak digunakan di berbagai lingkungan jaringan komunikasi, termasuk namun tidak terbatas pada:
Pusat Data dan Jaringan Perusahaan: Di pusat data, konektor serat optik digunakan untuk transmisi data berkecepatan tinggi antara server, switch, router, dan perangkat lainnya, dan merupakan kunci untuk membangun arsitektur jaringan berkinerja tinggi.
Jaringan Telekomunikasi: Dalam jaringan tulang punggung operator dan wilayah metropolitan, konektor serat optik menghubungkan kabel optik, peralatan terminal optik, dan peralatan transmisi optik, memberikan landasan untuk komunikasi jarak jauh berkapasitas tinggi.
Fiber-to-the-Home (FTTH): Dalam akses broadband rumah, konektor serat optik menghubungkan kabel optik ke peralatan terminal pengguna, memainkan peran penting dalam mencapai akses gigabit dan bahkan 10G.
Sistem Pengawasan dan Keamanan: Dalam pengawasan video, manajemen lalu lintas, pemantauan daya, dan bidang lainnya, konektor serat optik digunakan untuk membangun jaringan transmisi video real-time definisi tinggi.
Otomasi Industri dan Manufaktur Cerdas: Dalam pengendalian industri, robotika, pabrik pintar, dan bidang lainnya, konektor serat optik digunakan untuk membangun jaringan Ethernet industri yang sangat andal dan sistem kontrol waktu nyata.
4. Meningkatkan Keandalan dan Pemeliharaan Sistem Komunikasi
Itu design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Mendorong Perkembangan Teknologi Komunikasi yang Berkelanjutan
Itu continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Kepatuhan terhadap Standar Internasional dan Spesifikasi Industri
Untuk memastikan kompatibilitas dan interoperabilitas konektor serat optik, serangkaian standar internasional yang relevan telah ditetapkan, seperti TIA/EIA-604-3, IEC 61754, dan GB/T 17650. Standar ini dengan jelas mendefinisikan dimensi, kinerja, dan metode pengujian konektor serat optik, memastikan kompatibilitas antara produk dari produsen berbeda dan mendorong perkembangan yang sehat dalam industri komunikasi serat optik.
Perbandingan Konektor SC dengan Tipe Konektor Lain (seperti LC, FC, dan ST)
Konektor SC berbeda secara signifikan dari jenis konektor lainnya (seperti LC, FC, dan ST) dalam hal struktur, kinerja, dan skenario aplikasi. Berikut perbandingan detailnya:
1. Struktur dan Penampilan
Konektor SC: Wadahnya berbentuk persegi panjang, dapat dipasang, dan dilengkapi desain snap-on. Mereka relatif besar, panjang sekitar 28mm dan lebar 15mm, dan biasanya berwarna biru atau abu-abu.
Konektor LC: Lebih kecil dari konektor SC, konektor LC berbentuk persegi panjang kompak, panjang sekitar 15mm dan lebar 8mm, dan biasanya berwarna kuning. Menggunakan mekanisme kait jack modular (RJ), konektor LC dihubungkan mirip dengan konektor SC, namun lebih kompak.
Konektor FC: Bentuknya bulat, dengan sambungan berulir, diameter sekitar 12 mm dan panjang 30 mm, dan biasanya berwarna hijau.
Konektor ST: Berpenampilan bulat, dengan mekanisme pengencang sekrup dan mekanisme penguncian setengah putaran, cocok untuk sistem serat multimode.
2. Karakteristik Kinerja
Konektor SC: Menawarkan kemampuan pertukaran dan pengulangan yang sangat baik, dengan kehilangan penyisipan dalam 0,3dB dan kehilangan pengembalian melebihi 40dB, sehingga cocok untuk sering mencolokkan dan mencabut.
Konektor LC: Ringkas, dengan insertion loss dalam 0,25dB dan return loss melebihi 55dB. Pengoperasian plug-in dorong-tariknya menghemat ruang dan cocok untuk lingkungan pemasangan kabel dengan kepadatan tinggi.
Konektor FC: Menawarkan koneksi berulir yang aman dengan insertion loss sekitar 0,2dB dan return loss melebihi 50dB, sehingga cocok untuk lingkungan yang memerlukan stabilitas tinggi.
Konektor ST: Mudah dipasang tetapi mudah dilepas, cocok untuk lingkungan transmisi kecepatan rendah seperti jaringan kampus dan jaringan area gedung.
3. Skenario Aplikasi
Konektor SC: Banyak digunakan dalam konstruksi jaringan operator telekomunikasi, jaringan TV kabel, dan jaringan kampus perusahaan, seperti jaringan akses FTTB dan FTTH, penghubung modem optik, splitter, dan peralatan lainnya.
Konektor LC: Cocok untuk menghubungkan server dan switch dalam pusat data dan menghubungkan port pada kerangka distribusi serat optik. Cocok untuk skenario pemasangan kabel dengan kepadatan tinggi, seperti kebutuhan pemasangan kabel serat optik untuk memperluas pusat data.
Konektor FC: Digunakan untuk menghubungkan jalur utama komunikasi jarak jauh dan peralatan inti di ruang komputer, memastikan transmisi sinyal optik yang stabil, seperti jaringan transmisi serat optik jarak jauh antarkota dan peralatan switching inti di pusat data besar.
Konektor ST: Biasa digunakan pada panel patch serat optik, kelemahannya adalah rentan terhadap kerusakan, merusak titik sambungan dan mempengaruhi kualitas komunikasi serat optik.
4. Kelebihan dan Kekurangan
Konektor SC: Keuntungannya meliputi kemudahan pengoperasian, harga murah, pemasangan dan pencabutan yang mudah, fluktuasi kehilangan penyisipan yang minimal, kekuatan tekan yang tinggi, dan kepadatan pemasangan yang tinggi; Kerugiannya termasuk kemudahan pelepasan.
Konektor LC: Keuntungannya termasuk ukuran kecil, cocok untuk pemasangan kabel berdensitas tinggi, dan kemudahan pemasangan dan pencabutan dorong-tarik; Kerugiannya termasuk proses manufaktur yang rumit dan potensi biaya yang lebih tinggi.
Konektor FC: Keunggulannya mencakup sambungan yang aman dan kedap debu yang baik, cocok untuk aplikasi yang memerlukan sambungan lebih rapat; kekurangannya antara lain proses instalasi yang relatif rumit.
Konektor ST: Keuntungannya meliputi kemudahan pemasangan dan kesesuaian untuk lingkungan transmisi kecepatan rendah; kerugiannya termasuk kemudahan pelepasan dan ketidakcocokan untuk pemasangan kabel dengan kepadatan tinggi.
