Apa itu splitter PLC serat optik?

SEBUAH pemisah PLC serat optik adalah perangkat optik pasif berdasarkan teknologi pandu gelombang optik planar, yang digunakan untuk mendistribusikan sinyal optik masukan secara merata ke beberapa port keluaran, atau untuk menggabungkan beberapa sinyal optik menjadi satu port keluaran. Ini banyak digunakan dalam sistem komunikasi serat optik, terutama pada sistem jaringan optik pasif (PON) seperti GPON, EPON, dan XGS-PON.

Prinsip kerja pemisah PLC serat optik didasarkan pada teknologi fotolitografi, yang memproduksi pandu gelombang pada substrat kaca silika dan mewujudkan konversi sinyal optik melalui proses penggandengan optik yang tepat. Komponen intinya meliputi susunan serat masukan, chip gelombang cahaya planar, dan susunan serat keluaran. Ketiga bagian tersebut harus disejajarkan dengan sangat tepat untuk memastikan karakteristik transmisi terbaik, termasuk kehilangan penyisipan yang rendah, kehilangan refleksi yang rendah, konsistensi, dan keseragaman parameter transmisi yang tinggi.

SEBUAH fiber optic PLC splitter is a passive optical device based on planar optical waveguide (PLC) technology, which is widely used in optical fiber communication systems. Its technical features are mainly reflected in the following aspects:

Rentang panjang gelombang operasi yang luas: Rentang panjang gelombang pengoperasian pemisah PLC serat optik biasanya antara 1260nm dan 1650nm, yang mencakup kebutuhan sebagian besar aplikasi komunikasi serat optik, termasuk FTTH (fiber to the home), PON (jaringan optik pasif), dan sistem lainnya. Rentang panjang gelombang yang lebar ini memungkinkan splitter PLC beradaptasi dengan berbagai jenis kebutuhan transmisi serat optik, sehingga meningkatkan penerapannya dalam berbagai skenario aplikasi.

Keandalan tinggi: Pemisah PLC diproduksi menggunakan proses semikonduktor dan memiliki stabilitas dan keandalan yang tinggi. Artinya, mereka dapat mempertahankan kinerja yang stabil untuk waktu yang lama dan tidak mudah terpengaruh oleh perubahan lingkungan. Misalnya, kisaran suhu pengoperasiannya biasanya -40°C hingga 85°C, sehingga memungkinkannya bekerja secara normal dalam berbagai kondisi iklim. Selain itu, desain struktural splitter PLC juga memberikan kekuatan dan daya tahan mekanik yang tinggi, serta dapat menahan guncangan dan getaran fisik tertentu.

Desain kompak: Itu pemisah PLC serat optik berukuran kecil dan mudah diintegrasikan ke berbagai perangkat jaringan. Desain ringkas ini tidak hanya menghemat ruang, tetapi juga menyederhanakan proses pemasangan dan pemeliharaan. Misalnya, beberapa splitter PLC hanya berukuran 40x4x4mm hingga 60x12x4mm, yang sangat cocok untuk digunakan di lingkungan dengan ruang terbatas. Fitur desain ini membuat splitter PLC banyak digunakan dalam sistem FTTH, tautan CATV, dan distribusi sinyal optik.

Kerugian penyisipan rendah: Pemisah PLC mempertahankan kehilangan penyisipan rendah secara konsisten di semua saluran, yang penting untuk memastikan efisiensi transmisi sinyal optik. Kehilangan penyisipan mengacu pada tingkat hilangnya sinyal optik saat melewati splitter. Kehilangan penyisipan yang rendah berarti lebih banyak sinyal optik dapat didistribusikan secara efektif ke setiap port keluaran. Misalnya, kerugian penyisipan beberapa splitter PLC bisa serendah 7,0dB (splitter 1N) atau 7,6dB (splitter 2N), yang membuatnya bekerja dengan baik dalam aplikasi dengan kebutuhan bandwidth tinggi.

Keseragaman antar saluran yang baik: SEBUAHn important feature of PLC splitters is their good inter-channel uniformity, that is, the optical power distribution of each channel is very uniform. This uniformity ensures that the optical signal strength of all output ports is almost the same, thereby avoiding the problem of affecting overall performance due to excessive power in some channels. For example, the maximum channel uniformity of some PLC splitters can reach 0.8dB (1N splitter) or 1.0dB (2N splitter), which provides high flexibility and reliability in practical applications.

Bidang apa saja yang bisa pemisah PLC serat optiks diterapkan?
Pemisah PLC serat optik adalah perangkat optik pasif berdasarkan teknologi pandu gelombang cahaya planar (PLC). Mereka banyak digunakan dalam sistem komunikasi modern. Fungsi utamanya adalah untuk mendistribusikan sinyal optik masukan secara merata ke beberapa port keluaran, atau untuk menggabungkan beberapa sinyal masukan menjadi satu sinyal keluaran. Teknologi ini memainkan peran penting dalam banyak bidang utama. Berikut ini adalah aplikasi spesifiknya di berbagai bidang:

1. FTTH (Serat ke Rumah):
Dalam jaringan FTTH, splitter PLC digunakan untuk menghubungkan kantor pusat (OLT) dan perangkat terminal (seperti router rumah, dekoder, dll.) untuk mewujudkan percabangan dan distribusi sinyal optik. Dengan mendistribusikan sinyal dari satu serat optik ke beberapa ujung pengguna, splitter PLC secara signifikan mengurangi jumlah serat optik yang digunakan, mengurangi biaya penerapan, dan meningkatkan fleksibilitas dan skalabilitas jaringan.

2. Jaringan PON:
Dalam sistem jaringan optik pasif (PON) seperti GPON, EPON dan XGS-PON, splitter PLC adalah komponen kunci yang menghubungkan terminal jalur optik (OLT) dan unit jaringan optik (ONU). Hal ini memungkinkan satu serat optik untuk melayani banyak pengguna tanpa menggunakan peralatan aktif apa pun, sehingga mengurangi kompleksitas dan biaya pemeliharaan sistem. Selain itu, splitter PLC juga mendukung rasio split yang tinggi (seperti 1:64 atau 1:128) di jaringan PON untuk memenuhi kebutuhan akses pengguna skala besar.

3. Sistem TV Kabel (CATV):
Dalam sistem TV kabel, splitter PLC digunakan untuk mendistribusikan sinyal input TV secara merata ke beberapa pengguna rumahan. Dengan mendistribusikan sinyal serat optik tunggal ke beberapa port keluaran, splitter PLC dapat secara efisien mengirimkan sinyal video dan audio berkualitas tinggi ke banyak pengguna, memastikan stabilitas dan konsistensi sinyal.

4. Pusat data:
Di pusat data, Pemisah PLC digunakan untuk membagi sinyal optik antara berbagai server dan peralatan jaringan untuk memastikan transmisi data yang efisien. Dengan menggabungkan beberapa sinyal masukan menjadi satu sinyal keluaran, atau sebaliknya, splitter PLC dapat mengoptimalkan distribusi sinyal optik di pusat data, meningkatkan pemanfaatan bandwidth, dan mengurangi kebutuhan serat optik terpisah.

5. Otomasi Industri:
Di bidang otomasi industri, splitter PLC digunakan untuk transmisi sinyal jarak jauh untuk mencapai operasi yang efisien dan sinkron. Dengan mendistribusikan sinyal optik ke beberapa sensor atau aktuator, splitter PLC dapat memastikan komunikasi dan kontrol waktu nyata antar peralatan industri, meningkatkan efisiensi dan keselamatan produksi.

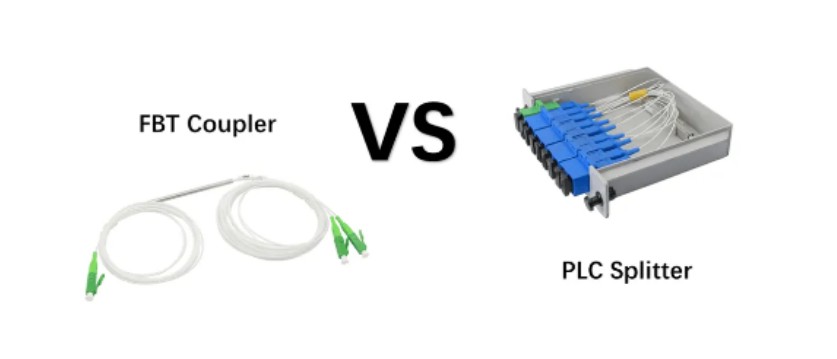

Apa perbedaan antara splitter PLC dan FBT?

Pemisah PLC (pandu gelombang optik planar) dan pembagi FBT (fused taper) adalah dua pemisah serat optik yang umum, yang memiliki perbedaan signifikan dalam prinsip teknis, kinerja, skenario aplikasi, dll.

1. Prinsip Teknis
Pemisah PLC: Berdasarkan teknologi pandu gelombang optik planar, pandu gelombang dibuat menggunakan metode fotolitografi pada substrat kuarsa untuk mencapai distribusi sinyal optik yang seragam. Strukturnya meliputi substrat, pandu gelombang, dan pelat penutup, dan pandu gelombang memainkan peran penting dalam proses pemisahan berkas.

Pemisah FBT: Menggunakan teknologi tradisional, beberapa serat optik digabungkan dengan pemanasan, dan kemudian diregangkan dengan mesin tirus untuk menyelaraskan serat optik. Serat optik yang menyatu dilindungi oleh resin epoksi dan tabung kaca silika, kemudian ditutup dengan tabung baja tahan karat dan silikon.

2. Rentang panjang gelombang kerja
Pemisah PLC: Mendukung rentang panjang gelombang yang luas dari 1260nm hingga 1650nm, cocok untuk berbagai lingkungan aplikasi.

Pemisah FBT: Terbatas pada tiga panjang gelombang spesifik 850nm, 1310nm dan 1550nm, fleksibilitas terbatas.

3. Rasio percabangan dan keseragaman
Pemisah PLC: Menyediakan rasio percabangan standar tetap seperti 1:2, 1:4, 1:8, 1:16, 1:32 dan 1:64, dan semua cabang memiliki rasio percabangan yang sama, dan distribusi sinyal seragam.

Pemisah FBT: Memberikan rasio percabangan yang bervariasi dan disesuaikan, tetapi tidak dapat menjamin rasio pembagian yang sama persis, dan distribusi sinyal tidak merata.

4. Ukuran dan kemasan
Pemisah PLC: struktur kompak, ukuran kecil, cocok untuk aplikasi dengan ruang terbatas, seperti di dalam terminal jaringan optik.

Pemisah FBT: ukuran lebih besar, terutama pada rasio pemisahan tinggi, modul paket lebih besar.

5. Tingkat kegagalan dan keandalan
Pemisah PLC: tingkat kegagalan yang rendah, terutama kinerja yang lebih baik pada rasio pemisahan yang tinggi, rentang suhu pengoperasian yang lebih luas (-40°C hingga 85°C).

Pemisah FBT: tingkat kegagalan yang tinggi, terutama pada rasio pemisahan yang melebihi 1:8, rentan terhadap kegagalan karena suhu ekstrem atau pengoperasian yang tidak tepat.

6. Biaya
Pemisah PLC: proses produksi yang kompleks, biaya tinggi, namun mungkin lebih mahal dibandingkan splitter FBT dengan rasio split yang lebih kecil.

Pemisah FBT: bahan mudah diperoleh dan murah, biaya produksi rendah.

7. Skenario penerapan
Pemisah PLC: cocok untuk skenario aplikasi yang memerlukan konfigurasi pemisahan yang lebih besar, seperti jaringan FTTx, sistem PON, dll.

Pemisah FBT: cocok untuk konfigurasi jaringan yang membutuhkan kurang dari 4 splitter, terutama tipe 1x2 dan 1x4 memiliki efektivitas biaya yang baik.

Pemisah PLC lebih unggul daripada pemisah FBT dalam hal rentang panjang gelombang pengoperasian, keseragaman rasio pemisahan, tingkat kegagalan dan keandalan, tetapi biayanya lebih tinggi. Pemisah FBT memiliki keunggulan lebih dalam hal biaya dan aplikasi panjang gelombang tertentu, namun dibatasi oleh rasio pemisahan dan keseragaman sinyal. Pilihan splitter mana yang bergantung pada persyaratan aplikasi spesifik dan keseimbangan antara biaya, kinerja, dan keandalan.

Bagaimana cara kerja splitter PLC di jaringan FTTH? Cara menggunakan Pemisah PLC di jaringan FTTH?

1. Prinsip kerja pembagi PLC
PLC splitter adalah perangkat optik pasif berdasarkan teknologi pandu gelombang optik planar, yang banyak digunakan dalam sistem komunikasi serat optik modern. Prinsip intinya adalah menggunakan teknologi fotolitografi untuk membuat beberapa struktur pandu gelombang paralel pada substrat kaca kuarsa dengan kemurnian tinggi. Pandu gelombang ini mencapai distribusi sinyal optik yang seragam selama perambatan sinar.

1.1 Komposisi struktural
Input fiber array: memasukkan sinyal optik dari OLT (terminal jalur optik) ke dalam chip PLC.

Chip PLC: terdiri dari beberapa lapisan kaca silika, dan membentuk jalur pandu gelombang yang tepat melalui fotolitografi untuk mewujudkan pemisahan sinyal optik.

Array serat keluaran: mendistribusikan sinyal optik terpisah ke beberapa ONT (terminal jaringan optik) atau perangkat pengguna.

1.2 Proses kerja
Itu optical signal enters the PLC chip from the input port;

Di dalam chip, sinyal optik didistribusikan secara merata ke beberapa port keluaran melalui struktur pandu gelombang;

Itu output port transmits the optical signal to each user terminal (such as home router, set-top box, etc.) through the fiber array.

1.3 Indikator kinerja utama
Kerugian penyisipan: Itu loss of the optical signal when passing through the splitter is usually between 7dB and 12dB, depending on the splitting ratio and the number of channels.

Keseragaman saluran: Itu difference in optical power between each output channel is usually required to be less than 1dB.

Rentang panjang gelombang kerja: biasanya 1260nm~1650nm, cocok untuk berbagai kebutuhan transmisi.

Isolasi: Itu degree of isolation between different channels is usually required to be greater than 40dB to prevent signal crosstalk.

2. Bagaimana splitter PLC digunakan dalam jaringan FTTH

2.1 Ikhtisar arsitektur jaringan FTTH

FTTH (Fiber to the Home) adalah metode akses yang menyebarkan serat optik secara langsung ke rumah atau gedung pengguna. Ini adalah salah satu teknologi akses broadband paling utama. Arsitektur khasnya meliputi:

OLT (Terminal Jalur Optik): Terletak di kantor pusat, bertanggung jawab untuk berkomunikasi dengan banyak pengguna.

ONU (Unit Jaringan Optik): Terletak di sisi pengguna, bertanggung jawab untuk mengubah sinyal optik menjadi sinyal listrik.

Splitter: Terletak di antara OLT dan ONU, digunakan untuk mendistribusikan sinyal dari satu serat optik ke banyak pengguna.

2.2 Peran pembagi PLC di FTTH

Dalam jaringan FTTH, fungsi utama splitter PLC adalah mendistribusikan sinyal optik dari OLT secara merata ke banyak pengguna, sehingga mewujudkan mode transmisi efisien "satu sumber untuk banyak kegunaan". Teknologi ini disebut Jaringan Optik Pasif (PON), dan keunggulan utamanya adalah:

Menghemat sumber daya serat: satu serat dapat melayani banyak pengguna, sehingga mengurangi biaya pemasangan serat.

Menyederhanakan struktur jaringan: tidak diperlukan peralatan aktif, sehingga mengurangi kompleksitas pemeliharaan.

Mendukung bandwidth tinggi: cocok untuk sistem PON bandwidth tinggi seperti GPON, EPON, dan XGS-PON.

2.3 Skenario aplikasi umum splitter PLC
Pada pemisahan tingkat pertama, pembagi PLC biasanya dipasang di kotak pemisah kabel optik, yang langsung menghubungkan OLT dan beberapa terminal pengguna. Konfigurasi ini cocok untuk area dengan kepadatan pengguna tinggi dan jarak dekat.

Konfigurasi umum: Pemisah 1×N (N=4~64), yaitu satu serat masukan dihubungkan ke N serat keluaran.

SEBUAHdvantages: Menghemat sumber daya fiber dan penerapan yang fleksibel.

Kekurangan: Persyaratan kinerja tinggi untuk splitter, terutama bila rasio split tinggi (misalnya 1×64).

Pada pemisahan tingkat kedua, pembagi PLC dirangkai untuk membentuk struktur pemisahan dua tingkat. Konfigurasi ini cocok untuk skenario di mana pengguna tersebar luas dan berjauhan.

Konfigurasi umum: splitter primer (1×4) splitter sekunder (1×8), mendukung total 32 pengguna.

SEBUAHdvantages: cakupannya lebih luas, cocok untuk daerah pedesaan atau terpencil.

Kekurangan: peningkatan kompleksitas penerapan dan biaya yang sedikit lebih tinggi.

SEBUAHccording to actual deployment needs, PLC splitters have a variety of packaging forms, suitable for different scenarios:

3. Keuntungan splitter PLC di FTTH

3.1 Keandalan dan stabilitas yang tinggi

Splitter PLC diproduksi menggunakan proses semikonduktor, dengan konsistensi dan stabilitas tinggi, cocok untuk berbagai kondisi lingkungan.

Itu operating temperature range is usually -40°C to 85°C, with strong adaptability.

3.2 Kehilangan penyisipan rendah dan keseragaman tinggi
Kehilangan penyisipan yang rendah memastikan efisiensi transmisi sinyal optik yang tinggi.

Distribusi daya yang merata antar saluran untuk menghindari penurunan kinerja yang disebabkan oleh ketidakseimbangan sinyal.

3.3 Rentang panjang gelombang operasi yang luas
Mendukung rentang panjang gelombang yang luas 1260nm~1650nm, cocok untuk berbagai kebutuhan transmisi, seperti CATV, transmisi data, dll.

3.4 Efektivitas biaya yang tinggi
Dibandingkan dengan splitter FBT (fused taper), splitter PLC memiliki keunggulan biaya lebih banyak pada rasio pemisahan yang tinggi.

Cocok untuk penerapan skala besar, mengurangi biaya konstruksi jaringan secara keseluruhan.

3.5 Mudah dipasang dan dirawat
Perangkat pasif, tidak memerlukan catu daya eksternal, menyederhanakan proses pemasangan dan pemeliharaan.

Berbagai bentuk kemasan, mudah diintegrasikan ke dalam perangkat yang berbeda.

4. Perbandingan antara splitter PLC dan splitter FBT

Dengan perluasan penyebaran FTTH yang berkelanjutan, penerapan Pemisah PLC akan menjadi lebih luas, terutama dalam skenario yang mendukung kebutuhan bandwidth tinggi seperti PON 10G/25G, keunggulannya akan lebih jelas. Di masa depan, dengan optimalisasi lebih lanjut proses manufaktur dan pengurangan biaya, splitter PLC diharapkan dapat memainkan peran penting di lebih banyak bidang dan mendorong pengembangan berkelanjutan teknologi komunikasi optik.

Apa saja bentuk kemasan yang umum pemisah PLC serat optiks ?
Bentuk kemasan umum dari pemisah PLC serat optik mencakup bare fiber (modul mini), kotak ABS, kotak dan rak LGX, dan setiap bentuk kemasan memiliki skenario aplikasi dan keunggulannya masing-masing.

Serat telanjang (modul mini): Bentuk kemasan ini tidak memiliki konektor, dan masukan serta keluarannya dirancang sebagai bare fiber, biasanya menggunakan keluaran serat pita. Pemisah serat telanjang cocok untuk acara-acara yang jarang dibongkar, seperti kotak konektor kabel, papan distribusi serat optik, dll.

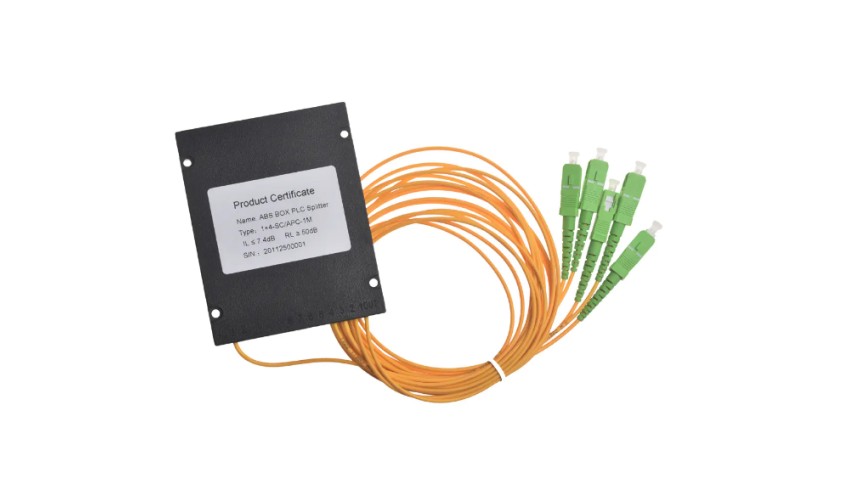

SEBUAHBS box: SEBUAHBS box PLC splitters use plastic ABS shells to provide good optical components and cable protection. This packaging form is compact and flexible to install, suitable for installation in various wiring cabinets or chassis. The input end fiber and the output end fiber are on a layer of splitter waveguide made of quartz substrate. The structure is compact and small, which can provide easier and more flexible wiring. It can be directly installed in various existing junction boxes without leaving a large installation space.

Kaset LGX: Itu LGX Cassette PLC splitter has a sturdy metal box and can be used independently or installed in a standard fiber distribution frame or fiber chassis. This packaged splitter is pre-terminated with a fiber adapter, which can quickly achieve reliable fiber connection and is suitable for plug-and-play network integration. It does not require file fusion or technician intervention, reducing the risk during installation.

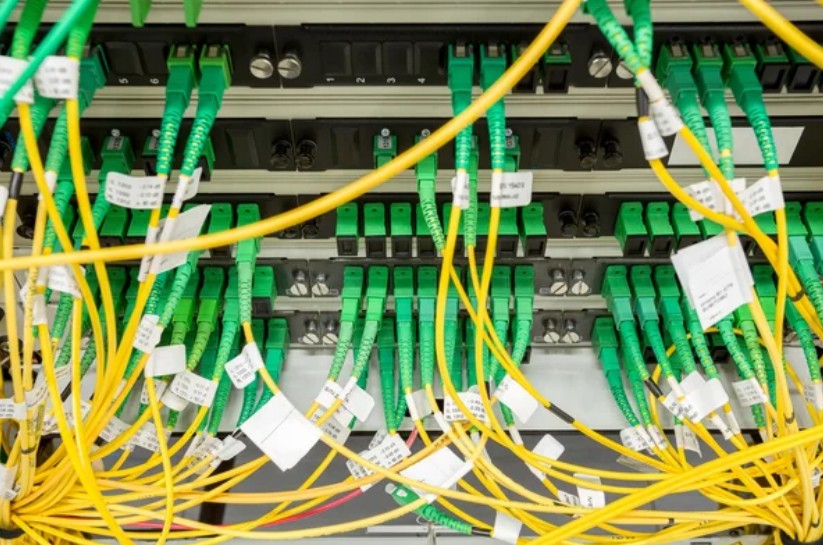

Dipasang di rak: Itu rack-mounted PLC splitter is designed for standard 19-inch cabinet installation and can meet the requirements of high wiring density in data centers or server rooms.

Splitter yang dikemas ini umumnya dikemas dalam kotak logam, yang mudah dipasang dalam proyek serat optik dan memberikan perlindungan yang baik untuk perangkat splitter PLC. Ada berbagai antarmuka instalasi adaptor, seperti konektor SC, LC, FC atau ST, yang banyak digunakan dalam proyek FTTX, sistem TV kabel, dan pusat komunikasi data.

Apa ciri-ciri Kaset ABS Pemisah optik PLC ?
SEBUAHBS box-type PLC optical splitter is an integrated waveguide optical power distribution device based on quartz substrate. It is widely used in passive optical network (PON) systems to evenly distribute optical signals from the central office (OLT) to multiple end users (ONT). Its features are as follows:

Struktur kompak: Itu ABS box-type PLC optical splitter is encapsulated in a plastic ABS shell, which is small in size and compact in structure, easy to install and maintain. This design allows it to be easily installed in various wiring cabinets or chassis without taking up a lot of space.

Keseragaman pemisahan yang baik: Karena penggunaan teknologi pandu gelombang optik planar, pemisah optik PLC tipe kotak ABS dapat mencapai distribusi sinyal optik yang seragam, dan perbedaan daya antara setiap saluran sangat kecil, biasanya kurang dari 1dB, memastikan stabilitas dan konsistensi transmisi sinyal.

Kehilangan penyisipan yang rendah dan kerugian yang bergantung pada polarisasi (PDL) yang rendah: Itu ABS box-type PLC optical splitter has the characteristics of low insertion loss and low PDL, which makes the optical signal less lost during transmission and improves the overall performance of the system.

Rentang panjang gelombang operasi yang luas: Itu operating wavelength range of ABS box-type PLC optical splitter is usually 1260nm to 1650nm, which is suitable for a variety of transmission needs, including FTTH, PON, CATV and other systems.

Keandalan dan stabilitas tinggi: SEBUAHBS box-type PLC optical splitter adopts high-quality materials and advanced manufacturing technology, has good environmental adaptability and stability, and can operate normally in the operating temperature range of -40°C to 85°C.

Mudah dipasang dan dirawat: Itu structural design of ABS box-type PLC optical splitter makes it easy to install without complicated debugging process. In addition, its modular design is also easy to maintain and replace.

Kepatuhan dengan standar internasional: SEBUAHBS box-type PLC optical splitter complies with international standards such as Telcordia GR-1209-CORE and GR-1221-CORE, ensuring its compatibility and reliability in practical applications.

Mode pemisahan yang beragam: SEBUAHBS box-type PLC optical splitter provides multiple splitting modes such as 1×N and 2×N to meet the needs of different application scenarios, such as 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, etc.

Perlindungan dan keamanan lingkungan: SEBUAHBS box-type PLC optical splitter is made of high-quality ABS material, which complies with the European ROHS environmental protection standard, ensuring the environmental protection and safety of the product.
