Bagaimana cara memilih Penutupan Sambungan Serat Optik?

Memilih penutup sambungan serat optik yang tepat adalah hal yang penting empat faktor inti: lingkungan pemasangan, konfigurasi entri kabel, kapasitas jumlah serat, dan metode penyegelan . Lakukan dengan benar, dan Anda akan mendapatkan penutup yang melindungi sambungan selama 20 tahun. Jika salah, masuknya kelembapan atau kerusakan mekanis dapat merusak seluruh segmen jaringan. Panduan ini menguraikan setiap faktor dengan data spesifik untuk membantu Anda mengambil keputusan yang tepat.

Apa itu a Penutupan Sambungan Serat Optik dan Mengapa Memilih Itu Penting?

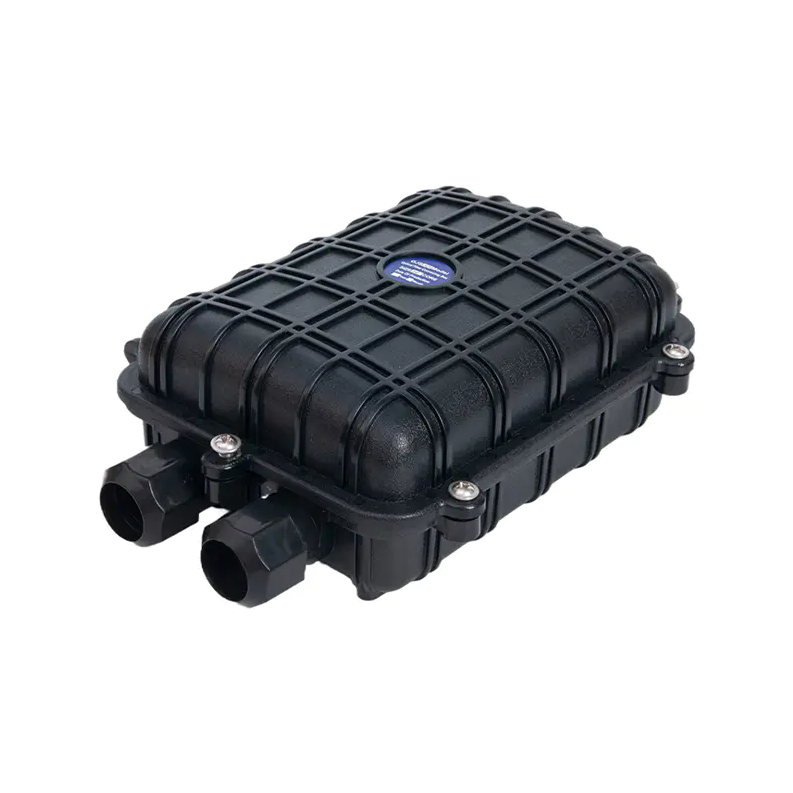

Penutupan sambungan serat optik (FOSC) adalah penutup tertutup yang melindungi sambungan serat dari kerusakan lingkungan — kelembapan, debu, radiasi UV, perubahan suhu, dan tekanan mekanis. Mereka digunakan pada sambungan kabel, titik cabang, dan lokasi terminasi di jaringan serat udara dan bawah tanah.

Penutupan yang tidak sesuai adalah salah satu penyebab paling umum kegagalan jaringan fiber di lapangan. Misalnya, penggunaan penutup kubah berperingkat IP67 di ruang bawah tanah yang terendam banjir berulang kali — yang memerlukan minimal IP68 dengan perendaman 1 meter selama 24 jam — dapat mengakibatkan kegagalan sambungan total dalam waktu 6–18 bulan. Spesifikasi yang tepat mencegah penyambungan ulang yang mahal dan downtime jaringan.

Langkah 1 – Identifikasi Lingkungan Instalasi

Lingkungan adalah satu-satunya kriteria seleksi yang paling penting. Ini menentukan peringkat perlindungan masuknya (IP), tingkat material, dan faktor bentuk penutupan yang diperlukan.

Instalasi Udara

Penutup udara dipasang pada tiang atau dilekatkan pada kawat pembawa pesan. Mereka harus bertahan Paparan sinar UV, beban angin, dan siklus suhu dari -40°C hingga 70°C . Carilah rumah polikarbonat atau ABS yang distabilkan UV dan peringkat IP55 minimum. Penutupan horizontal (pantat) adalah pilihan standar untuk antena karena kemudahan pemasangan dan masuknya kembali.

Bawah Tanah / Langsung Dikuburkan

Penutupan yang terkubur langsung harus dilakukan tahan air hingga setidaknya IP68 — biasanya diperuntukkan untuk perendaman pada kedalaman 1–3 meter selama 24–72 jam tergantung pada kondisi tanah. Penutupan model kubah dengan gel atau penyekat panas menyusut banyak digunakan di sini. Hindari penutupan hanya dengan tutup yang dibaut; masuk kembali tanpa merusak segel sangat penting untuk pemeliharaan di masa mendatang.

Gudang dan Lubang Bawah Tanah

Lubang got dan lubang tangan adalah lingkungan yang paling keras. Ruang-ruang ini dapat mengalami banjir berulang kali, menumpuk gas, dan menutup akses terhadap aktivitas hewan pengerat. Tentukan Penutupan berperingkat IP68 dengan penyegelan mekanis (gasket kompresi atau pita baja tahan karat) dibandingkan sistem berbahan dasar gel, yang dapat rusak akibat siklus banjir yang berulang.

Riser Dalam / Gedung

Penutupan dalam ruangan di saluran pipa atau ruang peralatan memerlukan perlindungan masuknya lebih rendah (IP20 atau IP44 seringkali cukup) namun mungkin harus memenuhi standar ketahanan api seperti UL 94 V-0 atau IEC 60332. Penutupan kompak berbasis inline atau baki merupakan tipikal di sini.

Langkah 2 – Pilih Jenis Penutupan yang Tepat

Penutupan sambungan serat optik hadir dalam tiga faktor bentuk utama. Masing-masing sesuai dengan skenario penerapan yang berbeda:

Penutupan kubah gunakan desain alas dan kubah yang disegel dengan mur kompresi atau cincin penjepit. Mereka menawarkan ketahanan air IP68 yang sangat baik dan bekerja dengan baik di lingkungan dengan kelembapan tinggi. Kekurangannya: mengakses bagian dalam memerlukan membuka tutup kubah, yang dapat menjadi rumit di brankas terbatas.

Penutupan horizontal (pantat). memiliki cangkang silinder yang terbelah memanjang, membuat akses baki sambungan menjadi cepat dan mudah. Hal ini membuat mereka disukai untuk penerapan di udara di mana teknisi bekerja di tiang dengan waktu dan ruang terbatas.

Penutupan sebaris memungkinkan kabel melewati kedua ujungnya, menjadikannya ideal untuk sambungan kabel bentang tengah dalam sistem saluran atau bangunan bertingkat. Mereka biasanya menawarkan ukuran yang paling ringkas.

Langkah 3 – Tentukan Jumlah Serat dan Kapasitas Baki Sambungan

Selalu ukur penutupannya setidaknya 25–50% serat lebih banyak dari yang dibutuhkan saat ini . Perluasan jaringan adalah hal biasa, dan membuka kembali penutupan yang terkubur untuk menukar unit yang lebih besar adalah hal yang mahal dan mengganggu.

Metrik kapasitas utama yang perlu diperiksa:

• Jumlah baki sambungan: Setiap baki standar menampung 12–24 sambungan (fusi atau mekanis). Titik sambungan 48 serat memerlukan minimal 2–4 baki.
• Port kabel: Hitung jumlah kabel yang masuk dan keluar. Sebuah titik percabangan dengan 1 kabel feeder dan 4 kabel distribusi membutuhkan minimal 5 port. Kebanyakan penutupan kubah menawarkan 3–6 port; penutupan horizontal dapat memiliki 8 atau lebih.
• Tinggi tumpukan baki: Khususnya pada penutupan kubah, tinggi tumpukan baki internal membatasi jumlah baki yang dapat ditampung — biasanya 6–12 baki dalam unit kubah standar.

Untuk titik distribusi FTTH (fiber to the home), penutupan yang menangani 48–96 serat dengan 4–6 port adalah tipikal. Untuk kabel backbone atau feeder, kapasitas fiber 144–576 dengan 8–12 port lebih umum digunakan.

Langkah 4 – Evaluasi Metode Penyegelan

Sistem penyegelan menentukan tingkat perlindungan masuknya dan seberapa mudah penutupan untuk masuk kembali di masa depan. Tiga metode utama adalah:

Penyegelan Gel

Penyegelan gel (atau gemuk) mengisi lubang masuk kabel dengan senyawa semi padat yang menyesuaikan dengan bentuk kabel tidak beraturan. Ini memberikan kinerja IP68 yang andal dan mudah dipasang. Namun, gel dapat mengering atau menarik kotoran seiring berjalannya waktu, dan masuk kembali memerlukan pembersihan, sehingga menambah waktu perawatan. Paling cocok untuk penerapan permanen atau low-re-entry .

Penyegelan Mekanis / Kompresi

Gasket kompresi dan grommet karet menutup port kabel saat dikencangkan dengan sekrup atau cincin penjepit. Ini memungkinkan masuk kembali tanpa alat atau mudah dan tidak meninggalkan residu. Mereka ideal untuk brankas dan lubang got yang penutupannya dapat diakses beberapa kali dalam setahun. Dinilai hingga IP68 bila dipasang dengan benar.

Penyegelan Penyusut Panas

Tabung heat-shrink dengan lapisan perekat dipasang di atas entri kabel dengan heat gun. Setelah diterapkan, ini menciptakan segel permanen dan sangat andal. Imbalannya adalah itu masuk kembali memerlukan pemotongan pipa menyusut , sehingga hanya cocok untuk titik sambungan yang jarang — jika pernah — dikunjungi kembali. Sering digunakan untuk aplikasi kapal selam atau infrastruktur penting yang mengutamakan kedap udara jangka panjang.

Langkah 5 – Periksa Kompatibilitas Kabel dan Diameter Masuk

Tidak semua penutupan menerima semua jenis kabel. Sebelum membeli, verifikasi hal berikut:

• Kisaran diameter luar kabel: Sebagian besar penutup menerima kabel dari 5 mm hingga 25 mm, namun beberapa penutup kubah hanya mendukung kabel hingga 16 mm. Kabel lapis baja seringkali memiliki diameter lebih besar dan memerlukan kit port khusus.
• Jenis kabel: Kabel drop datar, kabel tabung longgar bulat, dan kabel pita masing-masing memiliki persyaratan masuk yang berbeda. Pastikan penutupan mendukung geometri kabel spesifik Anda.
• Penahan anggota kekuatan: Kabel lapis baja atau kabel mandiri memerlukan jangkar bagian yang kuat di dalam penutupnya untuk mencegah tegangan mencapai baki sambungan. Pastikan penutupan memiliki perangkat keras penahan yang kompatibel.

Langkah 6 – Verifikasi Kepatuhan Standar

Penutupan yang bereputasi baik diuji berdasarkan standar yang diakui secara internasional. Saat mengevaluasi suatu produk, carilah kepatuhan terhadap:

Penutupan yang mencantumkan kepatuhan IP68 tanpa mengacu pada metodologi pengujian IEC 60529 harus diperlakukan dengan hati-hati. Selalu minta laporan pengujian pihak ketiga dari pemasok untuk penerapan penting.

Kesalahan Umum yang Harus Dihindari Saat Memilih Penutupan Sambungan Serat

• Meremehkan pertumbuhan serat: Penutupan yang berukuran tepat untuk jumlah serat saat ini akan memerlukan penggantian yang mahal seiring dengan bertambahnya kapasitas. Selalu rencanakan setidaknya 50% ruang kepala.
• Mengabaikan frekuensi masuk kembali: Jika titik sambungan akan diakses setiap triwulan untuk pemeliharaan atau sambungan baru, penutupan heat-shrink-sealed tidak praktis. Cocokkan metode penyegelan dengan model operasional Anda.
• Memilih IP67 untuk brankas yang terendam banjir: IP67 mencakup perendaman selama 30 menit pada kedalaman 1 meter. Banyak ruang bawah tanah mengalami banjir yang berkepanjangan lebih dari itu. IP68 dengan peringkat kedalaman dan durasi tertentu tidak dapat dinegosiasikan dalam kondisi ini.
• Menghadap manajemen radius tikungan: Kabel fiber memiliki radius tekukan minimum (biasanya 20× diameter kabel untuk pemasangan, 10× untuk jangka panjang). Penutupan dengan pemandu perutean internal yang tidak memadai menyebabkan kerugian mikro-tikungan dan akhirnya kegagalan serat.
• Melewatkan peralatan penyegel lapangan: Banyak penutupan memerlukan kit penyegel port yang dapat dipasang di lapangan untuk port yang tidak digunakan. Membiarkan port terbuka — bahkan dalam keadaan tertutup — dapat membahayakan peringkat IP seiring waktu di lingkungan yang keras.

Daftar Periksa Seleksi Cepat

Gunakan daftar periksa ini sebelum menyelesaikan a penutupan sambungan serat optik pembelian:

1. Konfirmasikan lingkungan pemasangan: udara, saluran bawah tanah, penimbunan langsung, lemari besi, atau di dalam ruangan
2. Tentukan peringkat IP yang diperlukan: IP55 (udara) / IP67 (perendaman sesekali) / IP68 (perendaman terus menerus)
3. Hitung total serat hari ini dan tambahkan 50% untuk pertumbuhannya — pilih penutupan yang memenuhi atau melebihi jumlah ini
4. Hitung entri kabel (port) yang diperlukan termasuk suku cadang untuk kabel di masa mendatang
5. Ukur diameter luar kabel dan pastikan kompatibilitas dengan rangkaian kit port penutup
6. Pilih jenis penyegelan: gel (permanen), mekanis/kompresi (sering masuk kembali), atau heat-shrink (sangat permanen)
7. Verifikasi kepatuhan terhadap IEC 60529 dan standar regional yang relevan (GR-771, EN 50411)
8. Pastikan pemandu radius tikungan internal mengakomodasi spesifikasi kabel Anda
9. Periksa apakah angkur anggota kekuatan disertakan untuk kabel lapis baja atau kabel mandiri
10. Minta laporan pengujian pihak ketiga untuk peringkat IP dan kinerja lingkungan
