Apa perbedaan antara kabel patch OM3 dan OM4?

Perbedaan utama antara kabel patch OM3 dan OM4 terletak pada bandwidth dan jarak transmisi: OM4 menawarkan Bandwidth Modal Efektif (EMB) sebesar 4700MHz·km — lebih dari dua kali lipat OM3 yaitu 2000MHz·km — dan mendukung Ethernet 100G sepanjang 150 meter, dibandingkan dengan hanya 100 meter untuk OM3. Keduanya merupakan jenis serat multimode yang berbagi struktur inti/kelongsong 50/125 mikron yang sama, namun OM4 menggunakan proses pembuatan serat yang lebih halus, menjadikannya pilihan yang lebih disukai untuk pusat data dengan kepadatan tinggi dan lingkungan jaringan yang intensif bandwidth.

Kabel Patch OM3 vs OM4 : Spesifikasi Teknis Utama

Memahami perbedaan teknis antara OM3 dan OM4 adalah dasar untuk membuat keputusan pemasangan kabel yang tepat. Tabel di bawah merangkum parameter terpenting secara berdampingan.

Mengapa OM4 Menawarkan Bandwidth Lebih Besar dan Jangkauan Lebih Panjang?

Keunggulan kinerja OM4 berasal dari profil bias indeks bergradasi yang lebih presisi pada inti serat. Toleransi manufaktur yang lebih ketat ini mengurangi penundaan mode diferensial (DMD), yang berarti pulsa cahaya menyebar lebih sedikit saat bergerak, yang secara langsung menghasilkan bandwidth modal yang lebih tinggi dan distatausi sinyal yang lebih rendah pada jarak yang lebih jauh.

Secara praktis:

• OM3 menyediakan LPP 2000 MHz·km , cukup untuk aplikasi 10G dan 40G pada jarak sedang;
• OM4 mencapai 4700 MHz·km — 2,35× lebih tinggi — memungkinkan transmisi 100G yang andal dengan optik paralel seperti transceiver QSFP dan QSFP28;
• Pada kecepatan 40G dan 100G, OM4 memberikan hasil jangkauan ekstra 50 meter lebih dari OM3, yang penting dalam tata letak lantai pusat data yang besar.

Perbedaan ini terutama terlihat ketika dipasangkan dengan sumber cahaya VCSEL (Vertical-Cavity Surface-Emitting Laser), yang sangat sensitif terhadap modal bandwidth serat yang dikendarainya.

Bagaimana Mengidentifikasi Kabel Patch OM3 vs OM4s Secara visual

Mengidentifikasi kabel patch OM3 dan OM4 dengan benar di lapangan akan mencegah ketidakcocokan yang merugikan. Kedua jenis tersebut dapat dibedakan berdasarkan warna jaket dan labelnya.

Warna Jaket

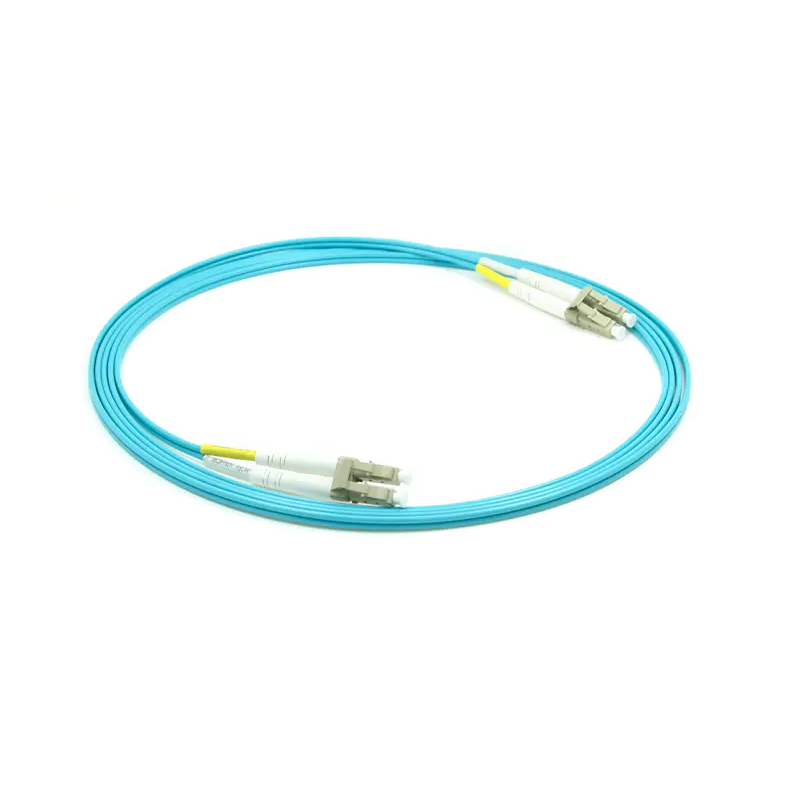

• OM3: Aqua (biru muda-hijau) — warna standar per TIA-568;
• OM4: Erika Violet (ungu muda) — direkomendasikan oleh IEC 60793-2-10; Namun, beberapa kabel OM4 juga menggunakan jaket Aqua, jadi warna saja tidak selalu pasti.

Pelabelan dan Penandaan Cetak

Kabel patch yang memiliki reputasi baik akan memiliki cetakan "OM3" atau "OM4" langsung pada jaket atau boot konektor, sering kali disertai dengan "50/125" atau sebutan bandwidth seperti "OM4 4700". Selalu verifikasi tanda yang dicetak daripada hanya mengandalkan warna jaket, terutama ketika membeli dari berbagai sumber.

Bisakah Kabel Patch OM3 dan OM4 Dicampur?

Secara fisik, ya — kedua tipe menggunakan dimensi 50/125 μm yang sama konektornya sepenuhnya kompatibel dan dapat dikawinkan bersama . Namun, mencampurkannya dalam satu sambungan tunggal menurunkan kinerja ke segmen serat berperingkat lebih rendah (prinsip sambungan terlemah).

Misalnya, dalam tautan 40G:

• Tautan semua-OM4 mendukung hingga 150 meter ;
• Mencampur segmen OM3 dan OM4 mengurangi jarak maksimum efektif Batas 100 meter OM3 ;
• Pencampuran yang sering juga dapat menyebabkan kerugian penyisipan tambahan dari ketidakcocokan mode pada titik sambungan, sehingga meningkatkan tingkat kesalahan bit.

Sebagai praktik terbaik, gunakan tingkat serat yang konsisten di setiap tautan . Hal ini sangat penting terutama pada 100G ke atas, di mana kerugian margin link-budget menjadi lebih sulit untuk ditoleransi.

Jarak Transmisi Maksimum berdasarkan Kecepatan Jaringan

Kapan Memilih OM3 dan Kapan Memilih OM4

Pilihan yang tepat bergantung pada persyaratan kecepatan Anda saat ini, panjang kabel, dan peta jalan peningkatan.

Pilih OM3 Kapan:

• Jaringan Anda beroperasi pada 10G dengan lari di bawah 300 meter ;
• Anda mengelola jaringan perusahaan kecil-menengah atau LAN kampus dengan jarak antar rak yang pendek;
• Tidak ada kebutuhan untuk melakukan migrasi melampaui 40G dalam waktu dekat;
• Anda mengganti kabel patch di infrastruktur OM3 yang ada untuk menjaga konsistensi.

Pilih OM4 Kapan:

• Anda sedang menerapkan Tautan berkecepatan 40G, 100G, atau lebih tinggi dengan lari mendekati atau melebihi 100 meter;
• Anda sedang membangun atau memperluas pusat data besar dengan arsitektur tulang belakang berdensitas tinggi;
• Peta jalan infrastruktur Anda mencakup migrasi ke 400G dalam 5–10 tahun ke depan;
• Anda menggunakan optik paralel (antarmuka MPO/MTP) untuk pemasangan kabel tulang punggung terstruktur.

Perlu dicatat bahwa untuk 400G dan seterusnya , industri semakin banyak mengadopsi serat multimode pita lebar OM5, yang mendukung Short Wavelength Division Multiplexing (SWDM) untuk meningkatkan kapasitas tautan secara signifikan. Namun, OM4 tetap menjadi solusi praktis untuk penerapan 100G saat ini.

Jenis Konektor dan Dampaknya terhadap Kinerja OM3/OM4

Terlepas dari apakah Anda memilih OM3 atau OM4, jenis konektor dan kualitas permukaan ujung sama pentingnya untuk kinerja link secara keseluruhan. Konektor kabel patch serat multimode yang umum meliputi:

• Dupleks LC : Jenis yang paling banyak digunakan untuk transceiver SFP/SFP /QSFP dalam aplikasi 1G hingga 100G; faktor bentuk kompak;
• Dupleks SC : Umum di jaringan perusahaan tradisional dan jaringan area penyimpanan;
• MPO/MTP : Digunakan untuk transmisi paralel 40G/100G/400G, menggabungkan 8, 12, atau 24 serat ke dalam satu konektor — penting untuk pemasangan kabel tulang punggung pusat data kepadatan tinggi;
• ST : Konektor bergaya bayonet yang masih ditemukan pada peralatan jaringan lama.

Untuk gaya pemolesan, kabel patch multimode biasanya digunakan PC (Kontak Fisik) or UPC (Kontak Ultra Fisik) penyelesaian akhir permukaan, dengan insertion loss tipikal ≤ 0,3 dB. Hindari menyambungkan konektor UPC multimode ke konektor APC (Kontak Fisik Bersudut) — perbedaan sudut 8° menyebabkan pantulan balik dan hilangnya sinyal secara signifikan, meskipun keduanya dapat dikawinkan secara fisik.

Kompatibilitas Mundur dan Nilai Investasi Jangka Panjang

OM4 sepenuhnya kompatibel dengan peralatan OM3. Kabel patch OM4 dapat dicolokkan langsung ke port atau transceiver mana pun yang awalnya dirancang untuk OM3 tanpa konflik fisik apa pun. Artinya, mengupgrade ke OM4 tidak memerlukan penggantian perangkat keras yang sudah ada.

Dari perspektif total biaya kepemilikan, penerapan OM4 di instalasi baru menawarkan masa pakai yang lebih lama:

• Ketika jaringan 10G kemudian ditingkatkan menjadi 100G, Kabel OM4 bisa tetap di tempatnya tanpa menarik kembali serat;
• OM3 yang berjalan mendekati batas 100 meter pada 100G menyisakan sedikit ruang untuk ekspansi di masa depan, yang berpotensi memaksa proyek pemasangan kabel ulang yang mahal;
• Untuk pusat data yang merencanakan pertumbuhan kapasitas berkelanjutan dalam jangka waktu 5–10 tahun, OM4 adalah pilihan jangka panjang yang lebih ekonomis.

Ringkasan: OM3 atau OM4 — Mana yang Harus Anda Pilih?

Keputusan tersebut didasarkan pada tiga kriteria sederhana:

• Jika kecepatan Anda saat ini 10G dan jalur kabel berada di bawah 300 meter , OM3 sepenuhnya memenuhi kebutuhan Anda;
• Jika Anda sedang berlari 40G atau 100G, atau jarak melebihi 100 meter , OM4 adalah pilihan yang tepat;
• Untuk pembangunan pusat data baru atau jaringan apa pun dengan jalur peningkatan yang jelas , penerapan OM4 sejak awal menghindari biaya pemasangan kabel ulang di masa mendatang.

Perbedaan mendasar antara OM3 dan OM4 bukanlah pada struktur fisiknya — keduanya merupakan serat multimode indeks bertingkat 50/125 μm — tetapi pada presisi manufaktur dan bandwidth yang dapat dicapai. OM4 merupakan peningkatan kinerja dibandingkan OM3, bukan pengganti teknologi lain. Jika diterapkan dengan benar, keduanya merupakan solusi serat multimode yang andal dan memenuhi standar.
