Semua yang Perlu Anda Ketahui Tentang Kabel Fiber Optik

Di dunia yang sangat terhubung saat ini, koneksi internet yang cepat dan stabil telah menjadi bagian penting dalam pekerjaan dan kehidupan. Sebagai inti dari jaringan komunikasi modern, kabel serat optik telah merevolusi transmisi data dengan kinerjanya yang luar biasa. Namun, bagi banyak orang, bidang ini masih merupakan bidang yang asing dan penuh dengan jargon teknis.

Apa itu kabel serat optik?

Kabel fiber optik merupakan media jaringan yang menggunakan sinyal cahaya untuk mengirimkan data. Tidak seperti kabel tembaga tradisional, yang menggunakan sinyal listrik untuk mengirimkan informasi, inti serat optik terdiri dari filamen kaca atau plastik dengan kemurnian tinggi. Serat-serat ini membawa data dalam bentuk pulsa cahaya. Mengandalkan prinsip fisik refleksi internal total , sinyal optik merambat dengan kecepatan tinggi di dalam inti serat, mencegahnya bocor dengan mudah bahkan ketika ditekuk.

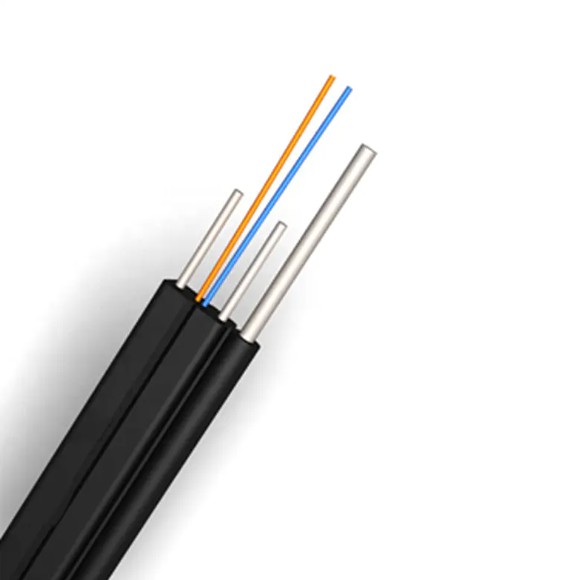

Struktur khas

Kabel serat optik biasanya terdiri dari:

Struktur multi-layer ini memberikan keunggulan pada kabel serat optik seperti kecepatan tinggi, bandwidth lebar, redaman rendah, kekebalan terhadap interferensi elektromagnetik, dan transmisi jarak jauh.

Jenis Kabel Fiber Optik

Berdasarkan cara cahaya merambat melalui serat, kabel serat optik dapat dibagi menjadi dua kategori utama:

Kabel Fiber Mode Tunggal (SMF)

Diameter inti serat sangat kecil (sekitar 9 mikron), dan cahaya merambat dalam mode lurus tunggal, sehingga menghasilkan dispersi dan distorsi yang minimal. Sehingga cocok untuk transmisi jarak jauh puluhan bahkan ratusan kilometer. Ini biasanya digunakan dalam jaringan tulang punggung telekomunikasi, jaringan area metropolitan, dan sistem komunikasi bawah laut.

Kabel Serat Optik Multimode (MMF)

Inti serat lebih tebal (50 atau 62,5 mikron), memungkinkan cahaya merambat melalui berbagai jalur. Hal ini membuatnya relatif murah dan cocok untuk transmisi jarak pendek dan bandwidth tinggi, seperti di pusat data, jaringan area lokal, dan pemasangan kabel dalam gedung. Namun, karena dispersi modal, jarak transmisi dan bandwidthnya terbatas dibandingkan dengan serat mode tunggal.

Konektor Kabel Serat Optik

Untuk menyambungkan kabel serat optik ke sakelar, router, atau perangkat lain, diperlukan konektor dan adaptor serat optik khusus. Konektor ini secara tepat menyelaraskan ujung serat untuk memastikan transmisi sinyal optik yang lancar.

Konektor SC

Konektor SC (Subscriber Connector) adalah salah satu konektor serat optik yang paling banyak digunakan. Dilengkapi dengan housing plastik persegi dengan desain snap-fit ​​dorong-tarik, memudahkan pemasangan dan pelepasan. Keunggulannya meliputi insertion loss yang rendah, return loss yang tinggi, serta kinerja yang stabil dan andal.

Adaptor Serat Optik SC

Adaptor serat optik SC adalah komponen kunci untuk menghubungkan dua konektor SC. Biasanya berupa kotak plastik persegi dengan selongsong keramik internal yang secara tepat menyelaraskan inti serat dari dua konektor SC, sehingga memungkinkan sambungan optik. Adaptor tersedia dalam bentuk simplex (menghubungkan satu fiber) atau duplex (menghubungkan dua fiber).

Konektor LC

Konektor LC (Lucent Connector) adalah pilihan yang lebih disukai untuk lingkungan pemasangan kabel berdensitas tinggi. Ukurannya yang ringkas, setengah dari konektor SC, memungkinkannya mengakomodasi lebih banyak konektor fiber dalam ruang yang sama. Konektor LC juga menggunakan desain snap-on dorong-tarik. Karena desainnya yang ringkas dan kinerjanya yang luar biasa, mereka banyak digunakan di lingkungan dengan ruang terbatas seperti pusat data dan panel patch.

Adaptor Serat Optik LC

Adaptor serat optik LC juga kompak dan digunakan untuk menghubungkan dua konektor LC. Ini biasanya merupakan desain dupleks, memberikan solusi koneksi serat kepadatan tinggi dan menghemat ruang kabinet secara signifikan.

Konektor FC

Konektor FC (Konektor Ferrule) dilengkapi koneksi berulir. Pengguna memutar konektor untuk mengencangkannya, memberikan koneksi yang sangat stabil bahkan di lingkungan yang terkena getaran atau guncangan tinggi. Konektor FC umumnya ditemukan pada peralatan telekomunikasi, sistem kontrol industri, dan instrumen presisi.

Adaptor Serat Optik FC

Adaptor serat optik FC juga menggunakan koneksi berulir, menyediakan platform koneksi kokoh untuk konektor FC, memastikan transmisi sinyal optik stabil bahkan di lingkungan yang keras.

Konektor ST

Konektor ST (Straight Tip) merupakan konektor dengan mekanisme pengunci bayonet, bentuknya mirip dengan konektor BNC. Ini memerlukan pelintiran untuk mengunci pada tempatnya dan pernah menjadi jenis konektor yang sangat populer dalam jaringan serat optik. Namun, karena ukurannya yang lebih besar dan mekanisme penguncian yang kurang nyaman dibandingkan konektor SC dan LC, konektor ST secara bertahap telah dihapuskan dalam penerapan jaringan baru, namun konektor tersebut masih dapat ditemukan di beberapa peralatan dan jaringan lama.

Adaptor Serat Optik ST

Adaptor serat optik ST menghubungkan dua konektor ST. Desain penguncian bayonetnya memastikan koneksi aman dan biasanya digunakan pada peralatan LAN lama.

Kabel serat optik, dengan kinerjanya yang unggul, telah menjadi komponen yang sangat diperlukan dalam jaringan komunikasi modern. Baik Anda merencanakan jaringan perusahaan, membangun pusat data, atau sekadar tertarik pada teknologi komunikasi, memahami berbagai jenis, struktur, dan metode koneksi kabel serat optik akan membantu Anda lebih memahami dan memanfaatkan teknologi canggih ini, sehingga memberikan landasan yang kokoh bagi kehidupan digital kita.
