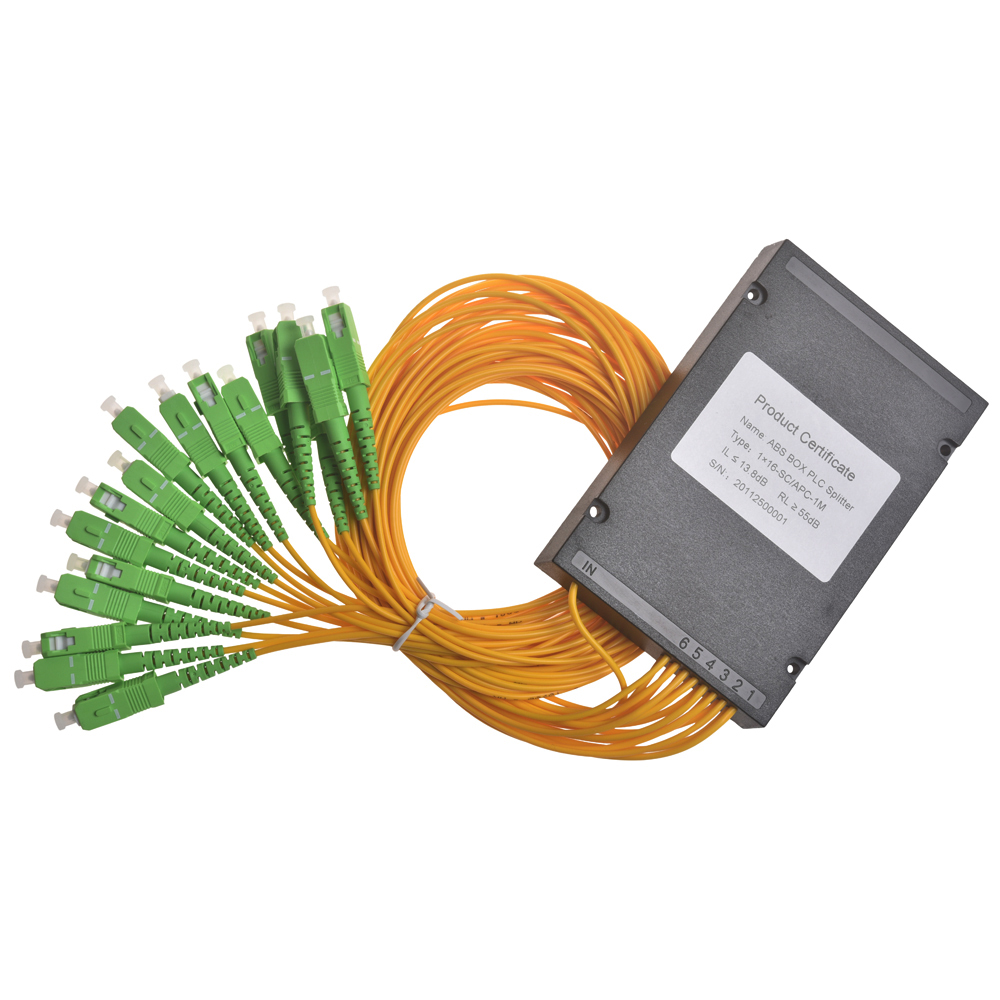

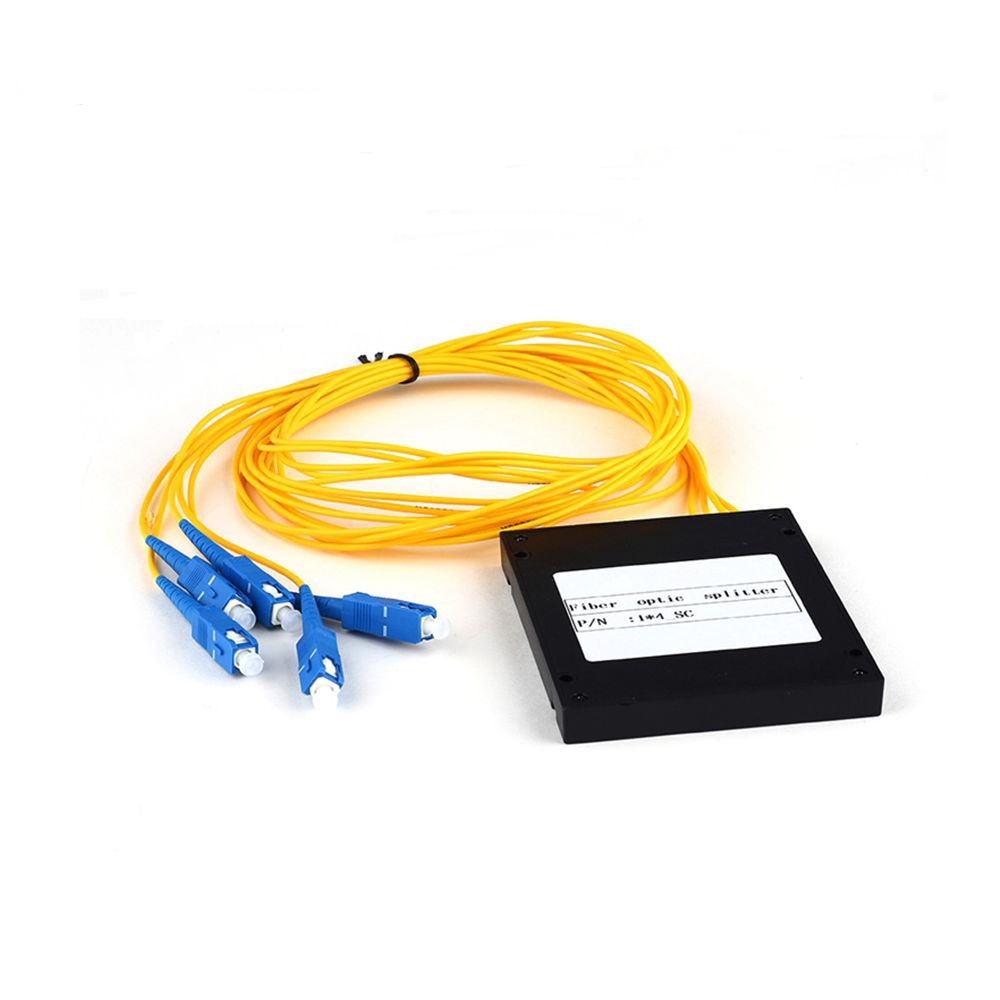

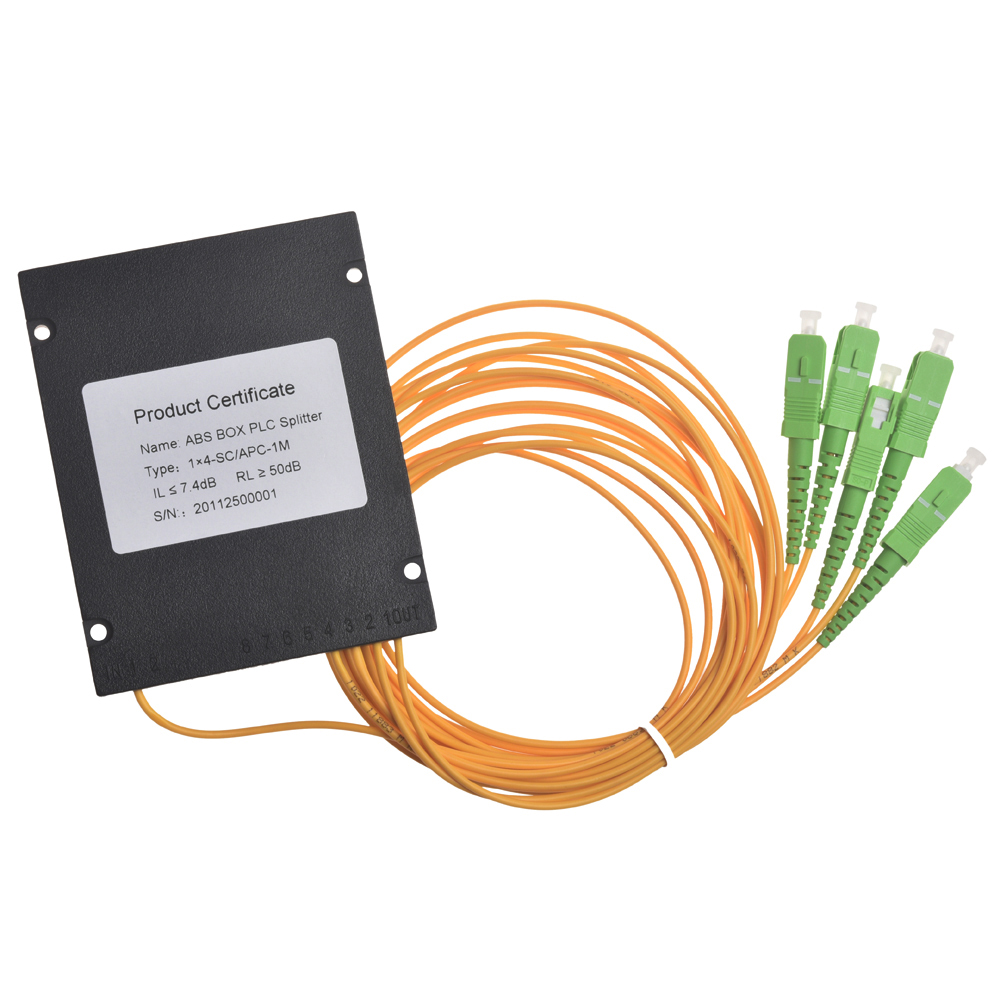

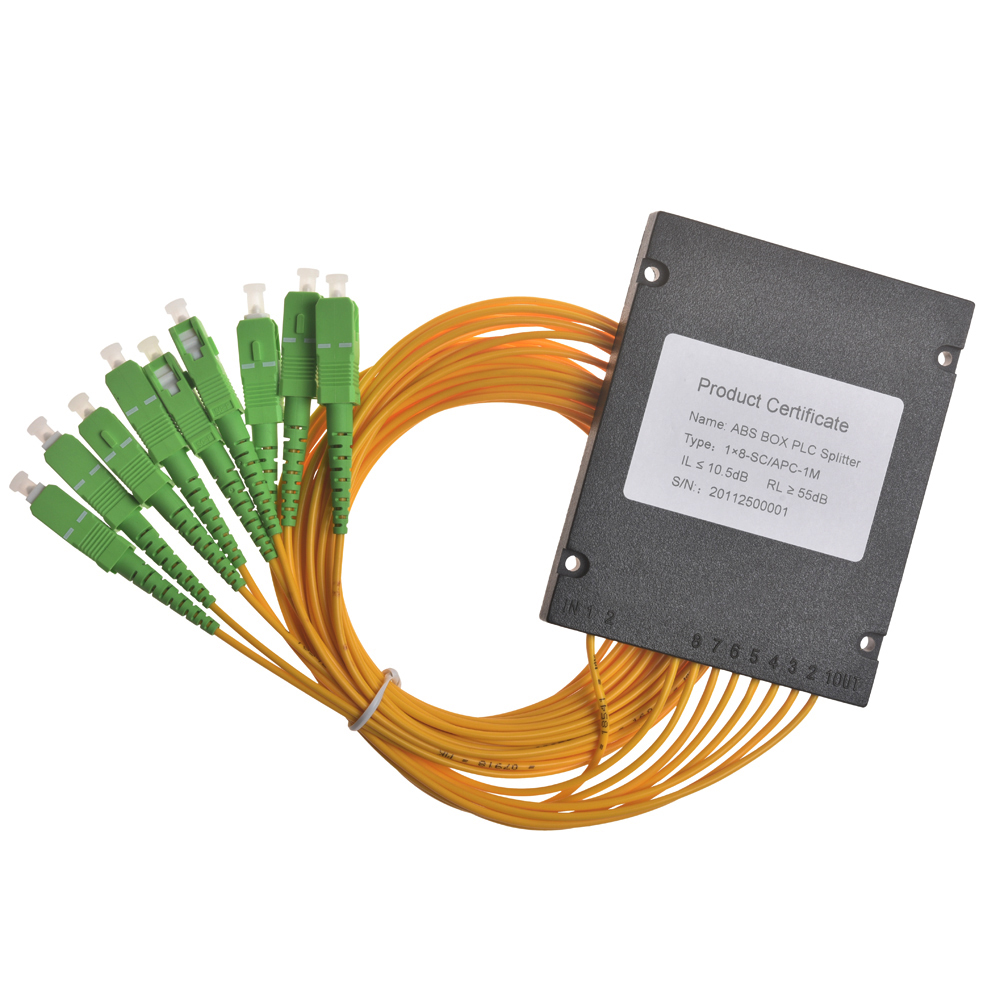

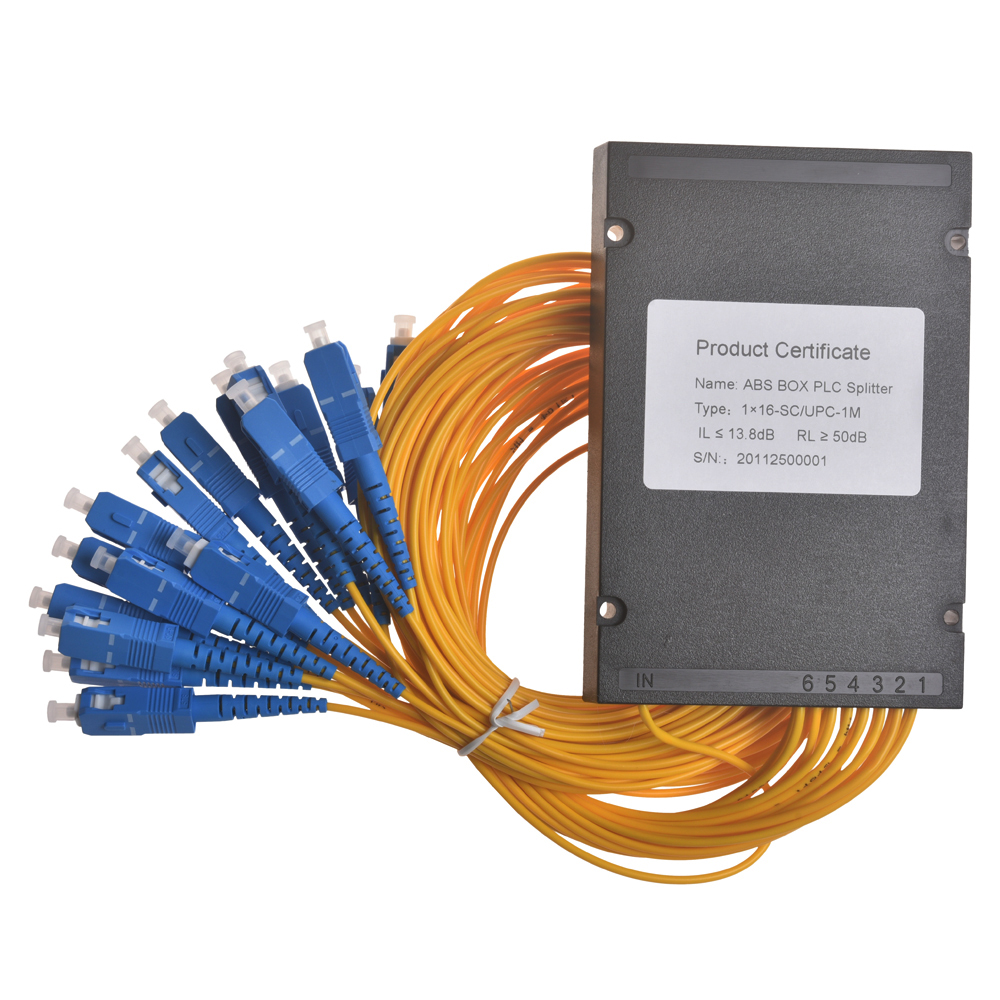

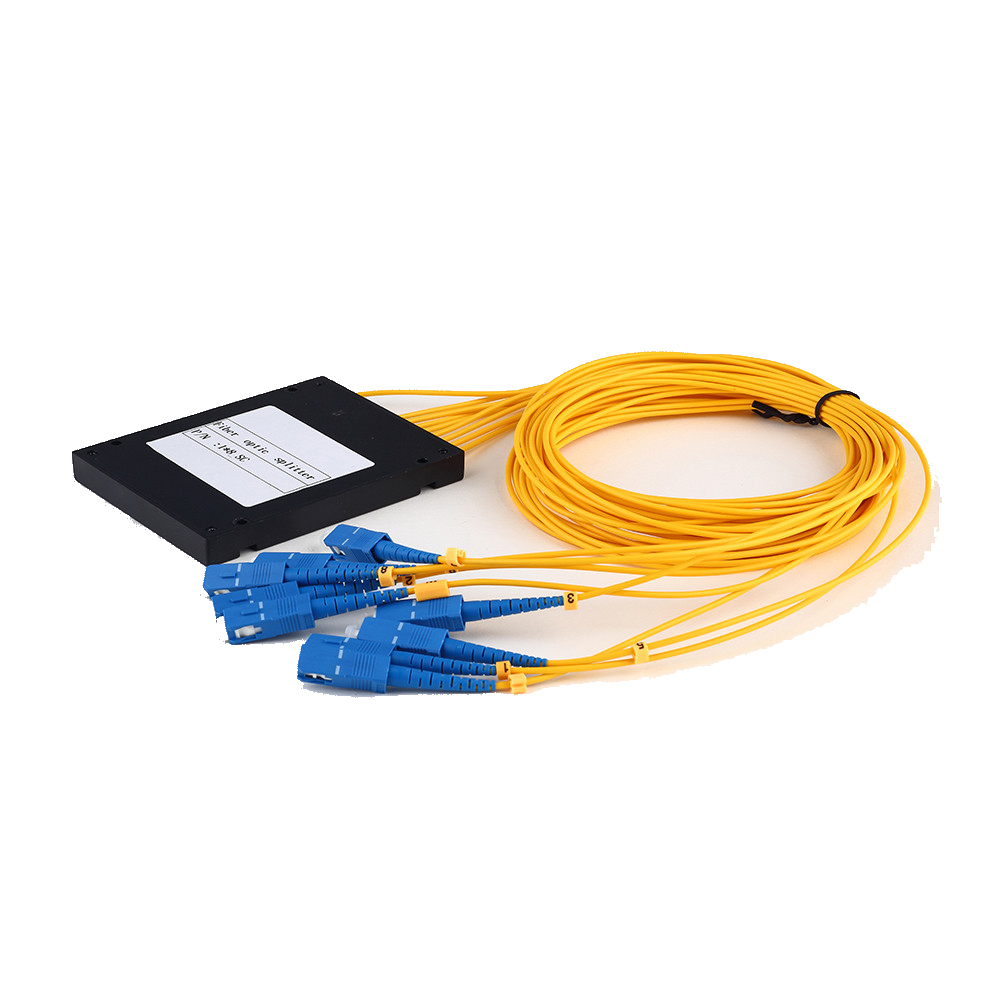

Pemisah PLC Serat Optik Kotak ABS

Sebagai penyedia terkemuka solusi serat optik ujung ke ujung, Ningbo Goshining Communication Technology Co., Ltd. mengkhususkan diri dalam perancangan dan pembuatan splitter PLC berkinerja tinggi seperti Pemisah Serat Optik PLC Kotak ABS .

ABS Box PLC Fiber Optic Splitter adalah perangkat pasif optik berdasarkan teknologi planar light waveguide (PLC), dikemas dalam wadah plastik rekayasa ABS (acrylonitrile-butadiene-styrene copolymer). Fungsi intinya adalah mendistribusikan sinyal optik masukan ke beberapa port keluaran dalam rasio tertentu (seperti 1xN atau 2xN) untuk mencapai distribusi daya optik yang seragam. Ini adalah komponen kunci dalam jaringan optik pasif (PON) seperti fiber to the home (FTTH) dan fiber to the building (FTTB).

1. Struktur dan pengemasan
Bahan cangkang: plastik rekayasa ABS. Bahan ini memiliki karakteristik kekuatan mekanik yang baik, ringan, ketahanan korosi, ketahanan retak terhadap tekanan lingkungan, kinerja isolasi yang sangat baik dan efektivitas biaya yang tinggi.
Struktur internal: Berisi chip splitter PLC (biasanya substrat kuarsa), susunan serat input/output (biasanya serat telanjang atau kuncir konektor) dan penyelarasan optik presisi serta struktur pemasangan.
Pengemasan: Ini mengadopsi desain tipe kotak untuk memberikan perlindungan fisik untuk komponen optik internal, dan memiliki titik pemasangan dan pemasangan (seperti telinga pemasangan dan lubang sekrup), yang nyaman untuk pemasangan dan pemasangan di tempat-tempat seperti kotak sambungan kabel optik, bingkai distribusi, dan kotak pemisah.
Konfigurasi port: Jenis port yang umum mencakup port adaptor (seperti SC/APC, SC/UPC, LC/APC, LC/UPC) atau kuncir serat (seperti serat buffer ketat 900μm atau kabel optik 2.0/3.0mm). Rasio pemisahan yang umum adalah 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x4, 2x8, 2x16, 2x32, 2x64, dll.

2. Teknologi inti: Pandu gelombang cahaya planar (PLC)
Ningbo Goshining menggunakan proses semikonduktor canggih untuk membuat splitter PLC dengan:
Pemisah PLC menggunakan proses semikonduktor (seperti fotolitografi dan etsa) untuk membuat jalur pandu gelombang optik yang presisi pada substrat kuarsa.
Sinyal optik masukan mengalami pemisahan multi-level melalui struktur pandu gelombang untuk mencapai distribusi daya optik yang seragam di beberapa port keluaran.
Dibandingkan dengan splitter menyatu-bent tapered (FBT), teknologi PLC memiliki keunggulan keseragaman pemisahan yang baik, kehilangan terkait panjang gelombang yang rendah, bandwidth kerja yang lebar (mencakup 1260nm hingga 1650nm), konsistensi saluran yang baik, stabilitas tinggi, dan kesesuaian untuk pemisahan kepadatan tinggi (seperti 1x32, 1x64).

3. Parameter kinerja utama
Semua splitter Goshining PLC menjalani pengujian ketat untuk memenuhi tolok ukur industri:
Panjang gelombang pengoperasian: Biasanya dirancang untuk pita 1260nm hingga 1650nm, kompatibel dengan panjang gelombang 1310nm, 1490nm, dan 1550nm yang digunakan dalam sistem PON.
Kehilangan penyisipan: mengacu pada redaman daya yang dihasilkan setelah sinyal optik melewati splitter. Nilai tipikal meningkat seiring dengan peningkatan rasio pemisahan (misalnya: 1x8 sekitar 10,7dB ± 0,8dB, 1x32 sekitar 17,5dB ± 1,5dB).
Keseragaman: mengacu pada perbedaan maksimum dalam kerugian penyisipan antara setiap port keluaran. Nilai tipikal biasanya kurang dari 1,0dB (untuk 1xN) atau kurang dari 1,5dB (untuk 2xN).
Kerugian yang bergantung pada polarisasi: Kerugian penyisipan berubah karena perubahan keadaan polarisasi. Nilai tipikal kurang dari 0,3dB.
Directivity: Sejauh mana lampu sinyal dari port input bocor ke port input lainnya. Nilai tipikal lebih besar dari 55dB.
Return loss: Parameter yang mengukur ukuran cahaya yang dipantulkan perangkat. Saat menggunakan konektor tipe APC, nilai tipikalnya lebih besar dari 60dB; saat menggunakan konektor tipe UPC, nilai tipikalnya lebih besar dari 50dB.
Kisaran suhu pengoperasian: Biasanya -40°C hingga 85°C, memenuhi persyaratan sebagian besar lingkungan aplikasi luar ruangan dan dalam ruangan.
Kisaran suhu penyimpanan: Biasanya -40°C hingga 85°C.

4. Skenario aplikasi utama
Serat ke rumah/gedung/simpul: Sebagai pemisah optik inti dalam jaringan FTTH/FTTB/FTTC, serat ini dipasang pada titik distribusi optik (seperti kotak sambungan silang optik, kotak pemisah, dan bingkai distribusi) antara terminal jalur optik (OLT) dan terminal jaringan optik (ONT/ONU).
Jaringan optik pasif: Banyak digunakan dalam sistem PON standar seperti BPON, GPON, EPON, 10G PON (XG-PON, XGS-PON, 10G-EPON).
Pengujian serat: Digunakan untuk mensimulasikan kehilangan pemisahan optik pada tautan sebenarnya di laboratorium atau pengujian lapangan.
Jaringan TV Kabel: Mengirimkan sinyal video RF dalam jaringan serat koaksial hibrid (HFC).
Sistem antena terdistribusi: Digunakan untuk mendistribusikan sinyal optik ke beberapa unit antena jarak jauh.

5. Tindakan pencegahan untuk pemasangan dan penggunaan
Pembersihan: Pastikan untuk membersihkan permukaan ujung konektor serat sebelum pemasangan untuk menghindari kontaminasi debu dan kehilangan lebih lanjut.
Radius pembengkokan: Hindari pembengkokan berlebihan pada kuncir serat atau kabel, dan pertahankan agar lebih besar dari radius pembengkokan minimum (biasanya 10-20 kali diameter kabel).
Ketegangan: Hindari memberikan gaya tarik atau tekanan samping yang berlebihan pada kuncir atau kabel.
Perlindungan lingkungan: Meskipun cangkang ABS memiliki kemampuan perlindungan tertentu, tetap perlu memastikan bahwa splitter ditempatkan dalam kotak yang tertutup rapat dan tahan air saat dipasang di luar ruangan atau di lingkungan yang keras.
Pencocokan adaptor: Pastikan jenis adaptor port pemisah (seperti SC, LC) dan metode penggilingan permukaan akhir (seperti UPC, APC) sepenuhnya cocok dengan jumper serat yang terhubung.
